充电头网拿到了联想一款配机充电器，这款充电器采用黑色外壳设计，固定插脚，直板造型。输出为单USB-A口，支持QC3.0快充和FCP快充，对安卓手机的快充兼容性不错。下面就对联想这款充电器进行拆解，一起看看内部用料情况。

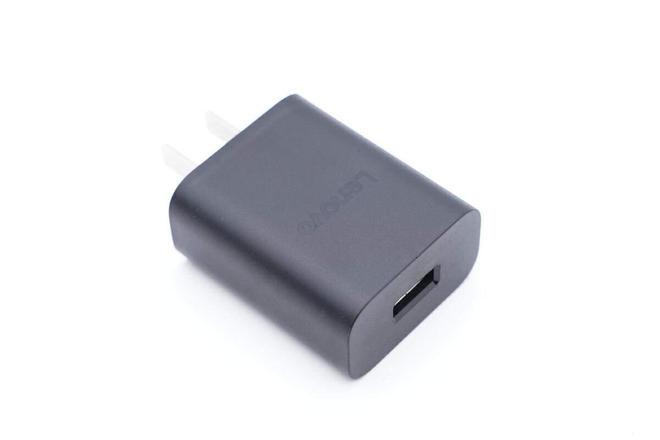

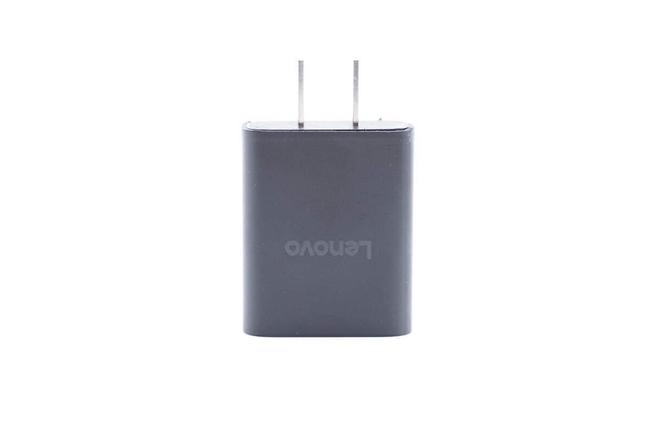

　　充电器采用直板造型设计，机身通体黑色，外壳表面磨砂抗指纹，输入端配备固定式国标插脚。

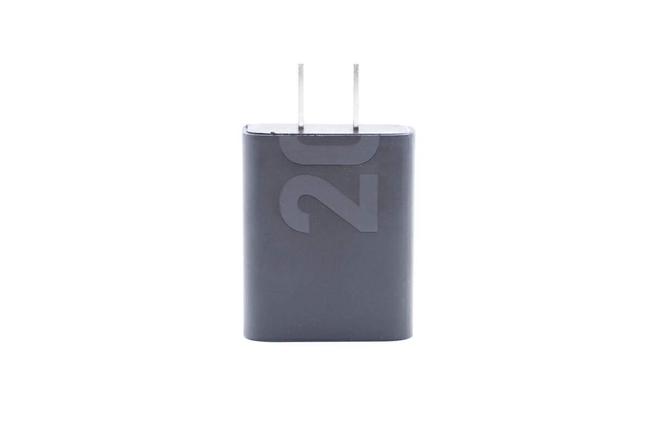

　　另一面有表示最大输出功率的20字样设计，不过数字0只有一半，设计很有特点。

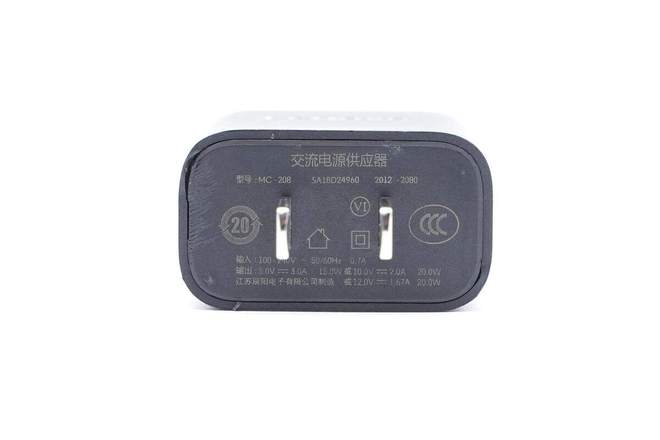

　　因为充电器并不是全新的，输入端外壳看上去有些破旧，但规格参数清晰可见。产品型号为MC-208，支持100-240V~ 50/60Hz 0.7A输入，以及5V3A、10V2A、12V1.67A输出，制造商为江苏辰阳电子有限公司，产品通过了CCC认证。

　　看完了联想这款充电器的外观和测试，下面就进行拆解，一起看看内部的方案和用料。

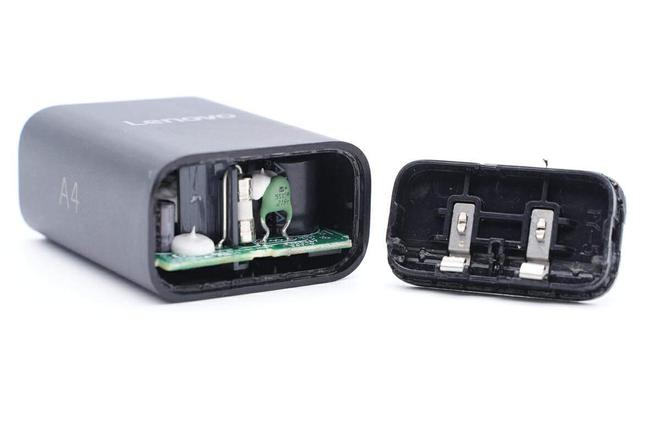

　　从充电器插脚侧外壳接缝入手，拆下插脚侧外壳，固定插脚通过弹片连接到PCBA模块供电。

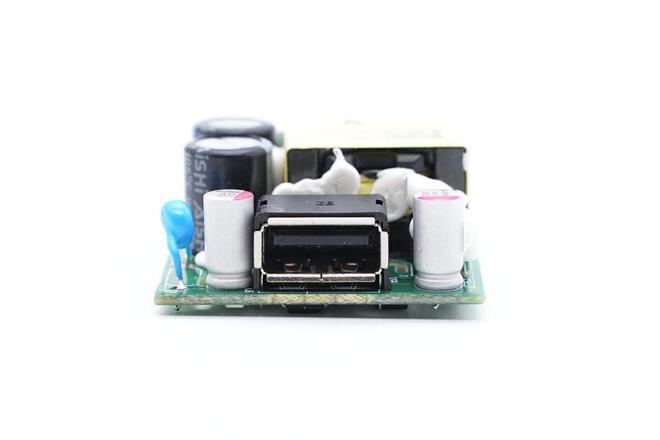

　　PCBA模块正面一览，底部焊接保险丝，NTC热敏电阻，右侧焊接两颗高压滤波电容，顶部焊接USB-A母座和两颗固态电容。左侧为变压器，大面积打胶加固。

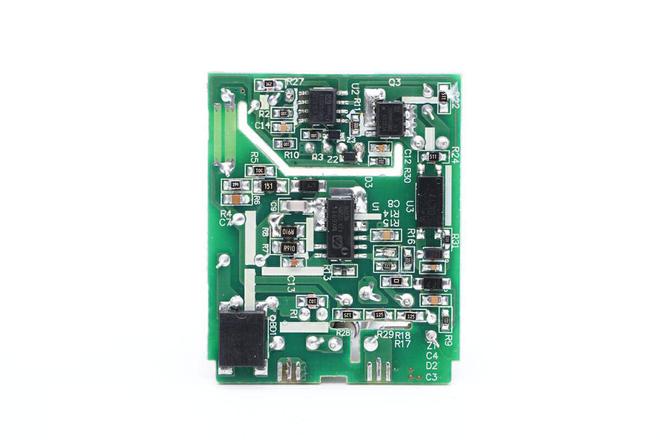

　　PCBA模块背面焊接整流桥，初级主控芯片，反馈光耦，协议芯片和同步整流管，初次级之间开槽插入隔离板绝缘。通过对PCBA模块正反面的观察发现，联想20W充电器采用反激开关电源，同步整流，输出电压由协议芯片通过光耦反馈调节。下面我们就从输入端开始了解各个器件的信息。

　　NTC热敏电阻来自久尹，规格5S05AM，用于抑制充电器插电的浪涌电流。

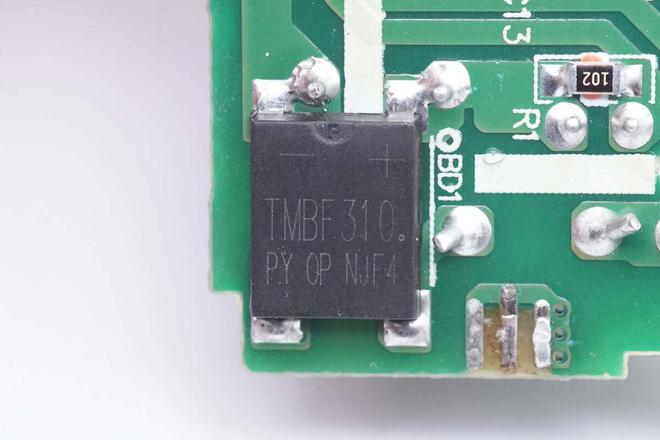

　　输入端整流桥来自PY平伟，型号为TMBF310，规格为1000V 3A。

　　充电器主控芯片采用美思迪赛半导体MX6911，这是一款超高集成度高性能，内置710V耐压超级硅的开关电源控制器芯片，优异的转换效率无需辅助散热方式，专为高度集成小体积的快充适配器设计，为高效率，低待机功耗而优化。

　　MX6913内置美思迪赛特有的数字控制及数字反馈Smart-Feedback技术模块，省去了传统模拟电源复杂的RC环路补偿网络，可以无需次级电流Sense电阻达到不同电压条件的恒流输出。该IC引脚设计为了保证高低压引脚的绝缘距离，采用了高低压脚分离设计，把中间两个引脚空起来增加安全性。

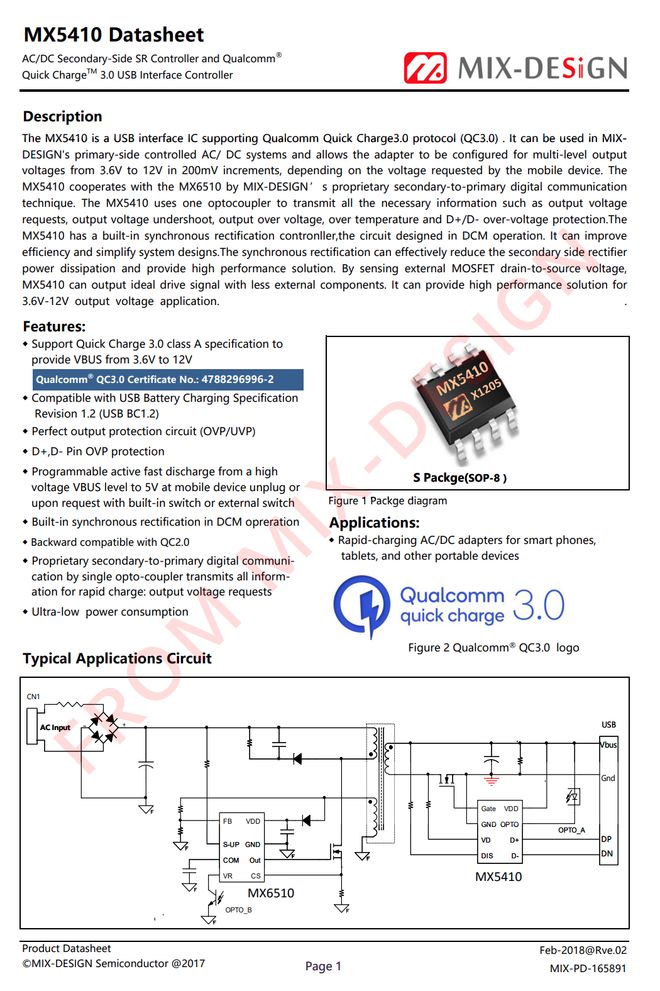

　　次级侧使用美思迪赛MX5410芯片实现协议识别和同步整流控制，外围元件非常精简，MX5410采用SOP-8封装，同时完成同步整流以及快充协议控制反馈，集成度非常的高。

　　MX5410目前支持QC3.0 A类规格，支持BC1.2，向下兼容QC2.0，满足目前QC3.0充电器需求；将同步整流控制器内置，电路非常简洁；采用专利的Smart-Feedback（智能反馈）技术，与美思迪赛原边控制器搭配工作，无需复杂环路RC补偿的器件，无需恒流需要的电流金属膜检测电路，节省更多PCB空间和BOM成本。

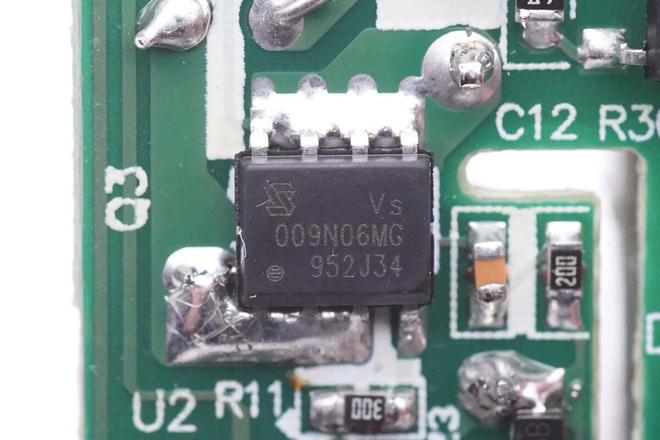

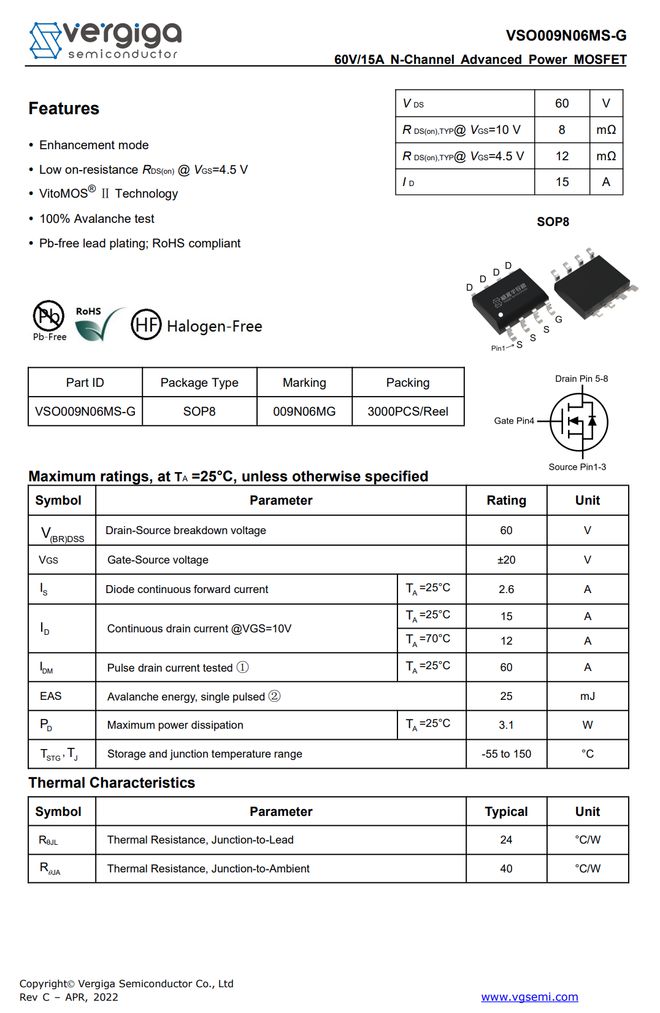

　　同步整流管来自威兆半导体，型号VSO009N06MS-G，是一颗耐压60V的NMOS，导阻为8mΩ，采用SOP8封装。

　　充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

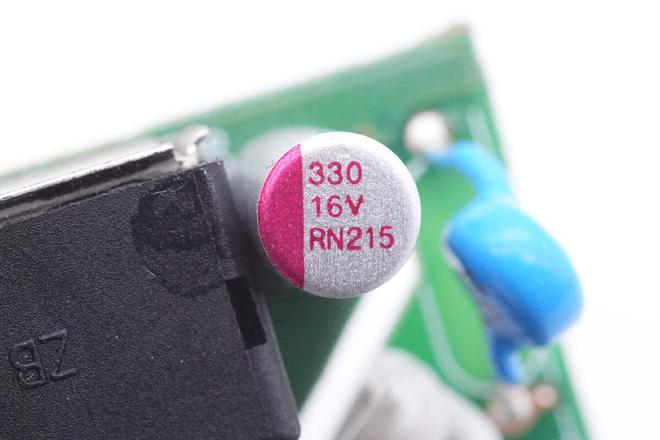

　　滤波固态电容来自PolyCap柏瑞凯，RN系列小尺寸固态电容，规格为330μF 16V，两颗并联。

　　充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知火狐电竞名品牌的多款产品采用，产品获得市场的高度认可。

　　联想这款20W快充充电器为直板设计，采用国标固定插脚，黑色外壳。充电器为单USB-A接口，支持FCP和QC3.0快充，满足Micro-USB接口的手机充电，也可以使用USB-A转USB-C线缆为USB-C接口的手机充电。实用性还不错。

　　充电头网通过拆解了解到，这款充电器初级采用美思迪赛MX6911内置开关管的初级电源芯片，次级采用MX5410内置同步整流控制的协议芯片，搭配威兆半导体同步整流管，电路简洁。高压滤波电容来自艾华，次级固态电容来自柏瑞凯，变压器与内部元件打胶固定，初次级之间通过隔离板绝缘，内部用料和设计都很可靠。
