火狐电竞最近充电头网拿到了Selore一款充电器，从产品名称就能了解到，这款充电器也是专门为苹果iPhone手机设计的，20W PD快充以及小巧迷你机身，是目前市面热销的一类快充产品。下面充电头网就对其进行拆解，看看做得如何。

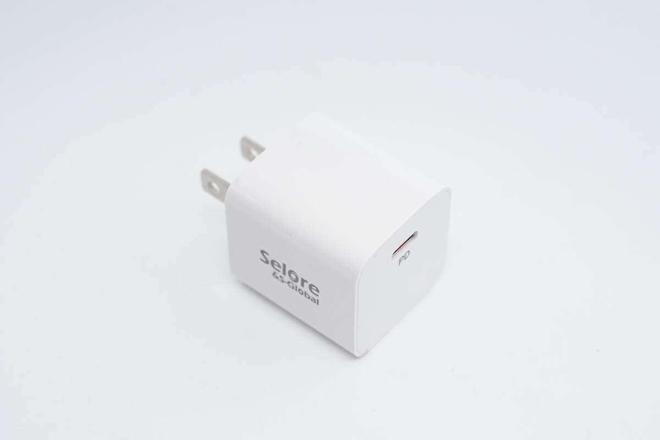

　　Selore这款迷你充电器为主流立方体造型，白色外壳，腰身高光亮面处理，顶面哑光。

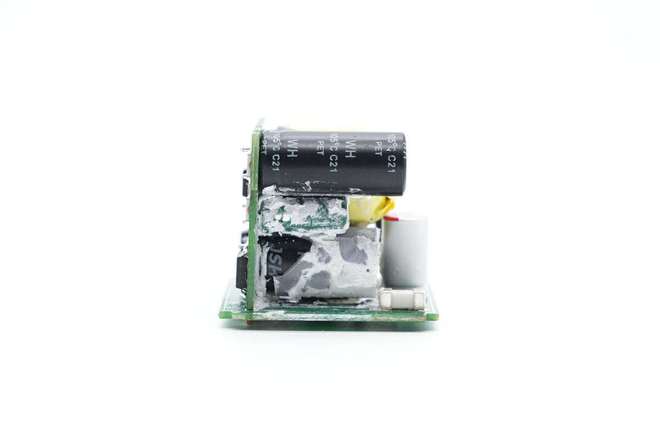

　　去掉塑料板以及清理掉白胶，通过观察发现，这款充电器采用创芯微高集成快充电源方案，输出电压由协议芯片通过光耦反馈，进行控制调节。下面就从输入端开始了解各个器件的信息。

　　输入端一览，主板上设有贴片保险丝，左侧小板正面焊接高压滤波电解电容以及主控芯片供电电容。

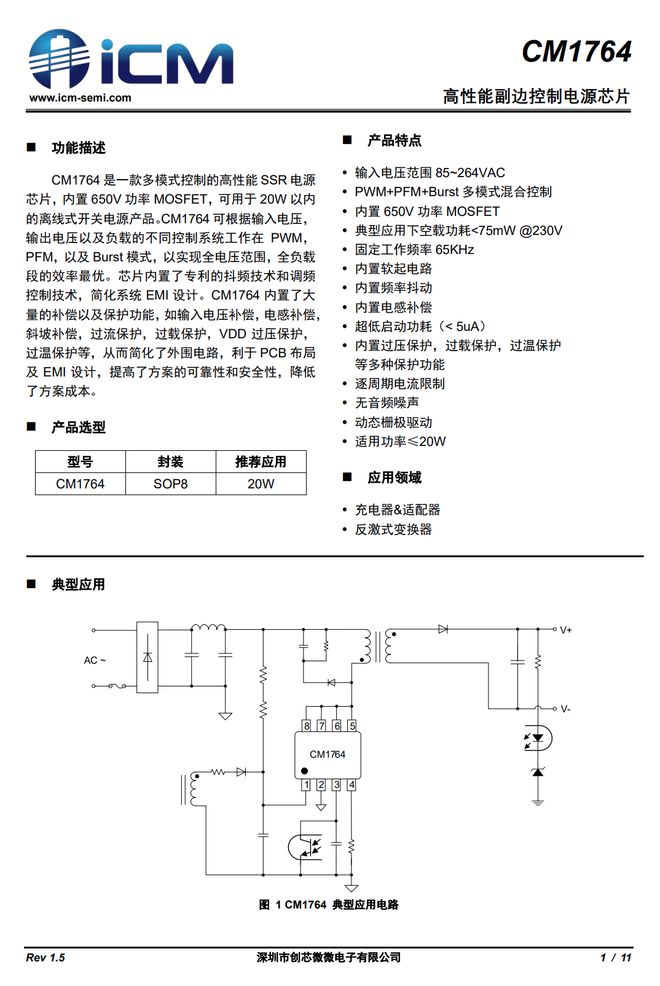

　　开关电源主控芯片采用创芯微CM1764，这是一款多模式控制的高性能电源芯片，内置 650V 功率 MOSFET，可用于 20W 以内的离线 可根据输入电压，输出电压以及负载的不同控制系统工作在 PWM，PFM，以及 Burst 模式，以实现全电压范围，全负载段的效率最优。

　　CM1764内置了专利的抖频技术和调频控制技术，简化系统 EMI 设计。CM1764 内置补偿以及保护功能，如输入电压补偿，电感补偿，斜坡补偿，过流保护，过载保护，VDD 过压保护，过温保护等，从而简化了外围电路，利于 PCB 布局及 EMI 设计，提高了方案的可靠性和安全性，降低了方案成本。CM1764采用SOP8封装，适用于20W以内应用。

　　贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1102M。

　　特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

　　充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

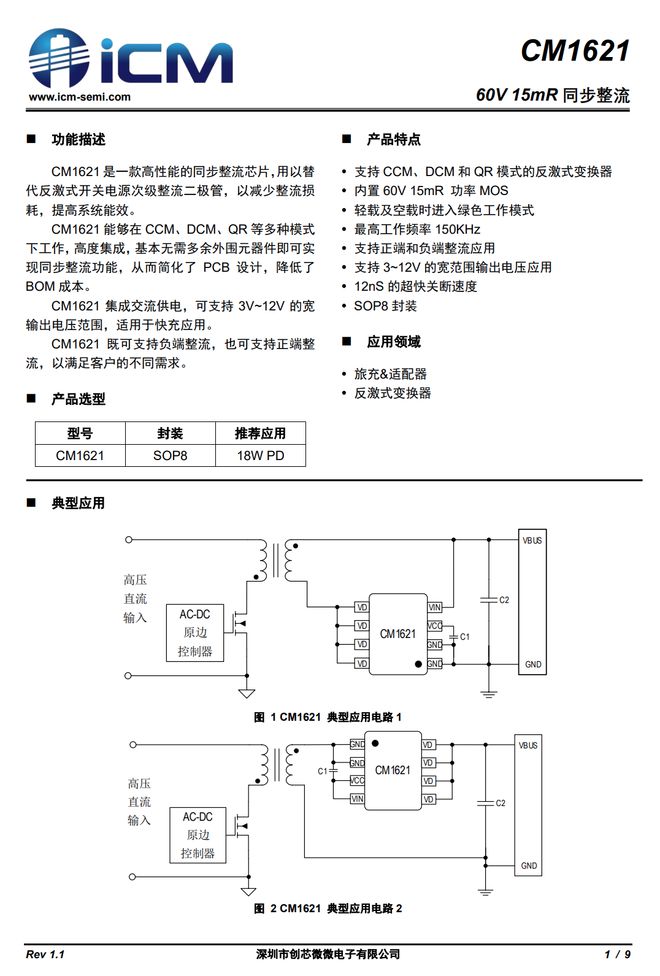

　　次级同步整流芯片采用创芯微CM1621，芯片内部集成60V耐压，15mΩ导阻的同步整流管，支持CCM，DCM和QR反激应用，并具备绿色工作模式。最高工作频率为150KHz，支持高端和低端应用。CM1621外围仅需一颗电容，十分精简。输出支持3-12V宽范围电压，满足小功率USB PD快充应用。

　　充电头网拆解了解到，创芯微在电源行业有着丰富技术积累，面向不同产品和应用场景，推出一站式全套电源管理解决方案，覆盖5~65W功率段。目前创芯微快充方案还被罗马仕迷你20W快充充电器、劲电20W PD快充充电器、D-Power 33W 1A1C快充充电器、鑫晨嘉20W 1A1C快充充电器等采用，截至日前出货量近达6亿颗。为更好的满足市场需求，除以量产的多套电源解决方案外，创芯微在2022年已启动100W以上大功率快充电源方案的研发，持续为客户提供安全、稳定、可靠、高效的高性价比电源管理解决方案。

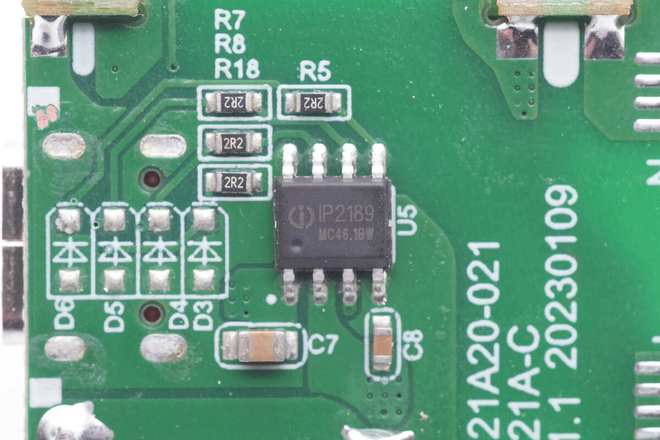

　　英集芯IP2189是一款内置路径功率管，用于USB PD快充的协议芯片，支持自动检测设备的插入和拔出，并支持轻载检测，自动进入待机状态降低功耗。芯片支持20W输出控制，并支持多颗芯片实现多口快充输出管理，芯片内部集成OTP过热保护，支持输出过流和输入过压保护，支持数据引脚过压保护，适用于适配器和车充应用。

　　Selore这款充电器兼具小体积以及20W输出功率，支持FCP、AFC、QC3.0、PD3.0快充协议，整体性能不错，不过配备的是美规插脚，过的也是FCC、PSE等相关地区安规认证，适合海外群体选购使用。

　　充电头网通过拆解了解到，充电器采用创芯微CM1764+CM1621高集成开关电源方案，两颗芯片均内置MOS管，大大简化了充电器电路设计。输出协议芯片采用英集芯IP2189，同样集成VBUS开关管，整体方案非常简洁。
